Product Abstract:

RD 320 LASER ENGRAVING AND CUTTING MACHINE CONTROLLER ,USB PORT ,DSP ,CAD, COREDRAW DIRECTLY OUTPUT,restart where power off.


Product Description

1.1 Comparison of Controller Performance









RDLC310

RDLC420

RDLC320

Power Feature



Two-way 5V, independent

One-way 5V, one-way 24V, independent

Only one-way 24V (compatible with 36V for power supply, but not recommended)

Laser Port Feature



Only one-way digital control port

One-way digit and one-way analog

Two-way digits and two-way analog port, settable independently and non-interacted

USB Feature

Copying Speed

Slow

Common

Quick

Compatibility

Support a few USB disks

Support USB disks with small capacity

Support all USB disks with different capacities

Memory Feature

Capacity

32M

64M

256M

Fault Tolerance

Poor

Common

Capable of checking defective track and formatting and good in fault tolerance

General IO Feature

Input Port

Nil

Two ways

4 ways (two for general, two for specialties)

Output Port

Nil

1-way (low current, so additional drive is needed)

4-ways (500mA high current for each, OC output, two for general, two for specialties)

Software Feature

Power-off restart for Engraving

NO

YES

YES

Online Modification Laser Power/Speed

NO

YES

YES

Multi-origin Logics

NO

NO

YES

Parameter Backup Logics

NO

NO

YES

Work time Preview

NO

NO

YES (the work time accurate to 1ms)

Online Updata Startup Display

NO

NO

YES

Online Updata Mainboard Program

NO

NO

YES

Motion-axle Feature

Soft Spacing

YES

YES

YES

Hard Spacing

NO

NO

YES

Z-axle Linkage

NO

NO

YES

Feeding Feature

Null

Single direction

Single/double direction for option

Power-on Resetting

Fixed

Fixed

Configurable for each axes

Key Speed

Fixed

Fixed

Configurable

Axles

3

4

3 (Z axes is configurable to flat or feedin axes)

Encryption Feature



Null

Encryption based on the PC time

Realtime clock and battery integrated for hardware encryption

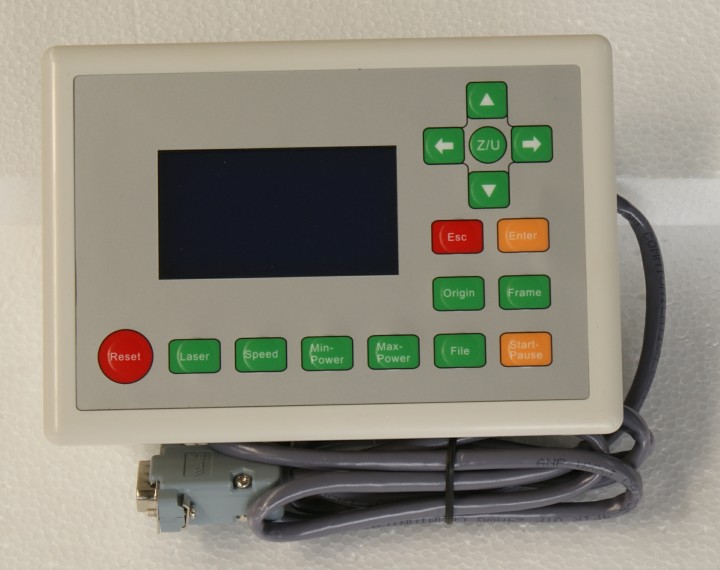

RuiDa Laser carving cutting card RDLC320-A

The RDLC320-A laser carving/cutting card is the RuiDa technology specially to aim at a section controller which the laser carving/cutting application domain develops;The hardware platform based on the high performance 32 floating point processor DSP+FPGA construction, may complete large-scale and the complex movement control algorithm, achieved to many motive axle continual trajectory control, the spot position control, simultaneously completes the energy followed control, causes the laser energy in any speed even.Large-scale logical gate array FPGA may complete the complex communication agreement and the nimble IO expansion.The USB correspondence transmission is quick, the operation is simple.

The digital laser control signal

(1) difference output, the TTL level, 20mA driving force

(2) PWM frequency 2.5K~100K adjustable

(3) PWM the dutyfactor 2%~98% adjustable

simulation laser control signal 0~5V automatic followed adjustment

electrical machinery control signal difference output, the TTL level, 20mA driving force

electrical machinery control pulse frequency biggest 500KHZ

USB biggest transmission speed 12M, the most long distance 5 meter

straight line/circular arc /B transect interpolation precision +/-0.5 pulse

4 group general photoelectricity isolates the OC gate output, biggest 600mA driving force

4 group general photoelectricity isolation input, TTL level

The RDLC320-A laser carving/cuts the control card the superiority:

In the board card whole has a better anti-high-pressured, anti-electrostatic disturbance ability;

The single-channel 24V power source power supply (also may use 36V power source power supply, but does not recommend use),

may save the machine factory cost;

Multi-channel general big electric current IO, may facilitate the function expansion;

Supports all brands, all capacity U plate, also the copy speed was before edition system 3 times;

The board carries the 256M ultra large capacity nonvolatile storage, no longer has the document size bottleneck limit;

The system may self-check the bad road, and may format the memory, the fault tolerance is good;

Two group independent digit/simulation power connection, the software may adjust separately, facilitates a double laser control;

But online promotion motherboard procedure, convenient factory maintenance and customer function having custom-made;

But the online promotion starting picture (customer may independently have custom-made starting picture, then downloads through software);

The system bringing time system (may demonstrate year, month and day, hardware encryption algorithm are stabler reliably);

The support customer processing man-hour looks at in advance (looks at rate of accuracy 100% in advance, looks at time and actual process period in advance

as precisely as a millisecond level);

Supports the machine the reverse gap compensatory function;

Increased the Z axis linkage function;

Supports the hard spacing;

The consummation power failure continues carves the function;

The support program starting replacement may elect (i.e. to be possible starting replacement or does not reposition);

Supports the multi-locating point logic (then to establish many locating points, from different locating point start work);

All factory/user parameter may carry on the backup and the return to original state (then some group of parameters

establishes in kneading board general as factory default exwork parameter, simultaneously also may carry on a return

to original state to these default exwork parameter);

Main card size: 170mm x120mm;

System work power source: +24V, is bigger than 3A;

System operating temperature: - 20 degrees ~70 degrees

RDLC320G

3: Third generation product

2: Controller edition number

0: Guarantees retains

G: Conventional edition



1

RDLC320-A

For laser cut&engraving, the common type, USB communicate to PC, support for three axis motion,128*64 Dot screen.

2

RDLC430-A

For laser cut&engraving, may intelligently move two laser header based on array graph. USB communicate to PC, support for four axis motion, 128*64 Dot screen.

3

RDC6331G

For laser cut&engraving, Ethernet and USB communicate to PC, support for three axis motion,128*64 Dot screen

4

RDC6332G

For laser cut&engraving, Ethernet and USB communicate to PC, support for three axis motion,320*240 (3.5 inch) TFT screen, mouse is supported

5

RDC6333G

For laser cut&engraving, Ethernet and USB communicate to PC, support for three axis motion,640*480 (5.6 inch) TFT screen, mouse is supported

6

RDC6334G

For laser cut&engraving, Ethernet and USB communicate to PC, support for three axis motion, 640*480 (7.0 inch) touch screen, mouse is supported

7

RDC6342G

For laser cut&engraving, may intelligently move two laser header based on array graph. Ethernet and USB communicate to PC, support for four axis motion, 320*240 (3.5 inch) TFT screen, mouse is supported

8

RDC6343G

For laser cut&engraving, may intelligently move two laser header based on array graph.Ethernet and USB communicate to PC, support for four axis motion, 640*480 (5.6 inch) TFT screen, mouse is supported

9

RDC6344G

For laser cut&engraving, may intelligently move two laser header based on array graph. Ethernet and USB communicate to PC, support for four axis motion, 640*480 (7.0 inch) touch screen, mouse is supported

10

RDV6342G

For laser cut&engraving, To support visual cutting, Ethernet and USB communicate to PC, support for three axis motion,320*240 (3.5 inch) TFT screen, mouse is supported.
