top wisdom co2 laser engraving&cutting controller

  • top wisdom co2  laser engraving&cutting controller
  • TL 403C color top wisdom co2  laser engraving&cutting controller

Product Abstract:

top wisdom co2 laser engraving&cutting controller TL301 TL302 TL303, USB PORT fully offline dsp controller, 3 axis , can control 2 laser head,work offline, support U disk file reading and writing, and the main board software can be upgraded. Independently set the Dural-power, breakpoint memory function etc. Laser Engraving Cutting control system can achieve 360-degree slope carving effect.


Product Description

Product Description

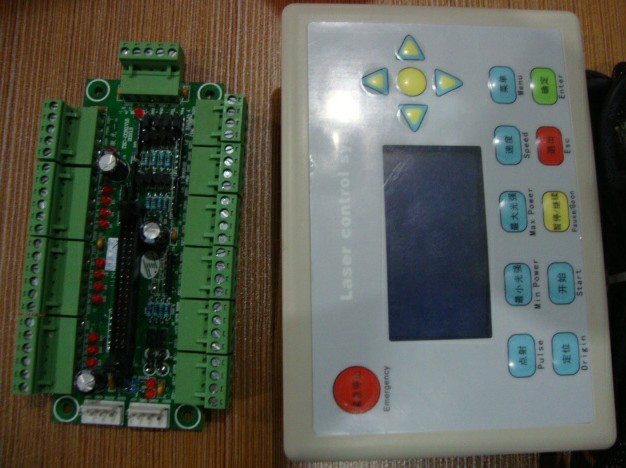

The TL-303B1A is a high-performance Laser Engraving Cutting control system which is launched in 2008 for the majority of Laser Engraving Cutting manufactures.

 It can be available to work offline, support U disk file reading and writing, and the main board software

can be upgraded. Independently set the Dural-power, breakpoint memory function etc. Laser Engraving Cutting control system can achieve 360-degree slope carving effect. It’s the ideal control system for the fields of garment、leather cutting、plexiglass cutting、rubber print engraving and so on.

   Technical parameters:

Power supply

Motor

Spec.

The Max Coordinate

Laser type

Laser strength

Appliance range

Core

External

X YZ U axis

Accuracy

DC

5V,2A

DC      5V,3A

defined   by

customer

4294m

±0.001 mm

Various DC laser、RF-CO2 laser.

Solid   laser

0~100%

0.01%(Adjustment)

Laser cutting machine、Laser engraving machine etc.

    Features:

Use the embedded DSP technology of 32-bit floating point high-speed to control the core, the main frequency is up to 150MH.

Setting device parameter out of PC completely. All coupler completely isolated

 from outside interference, the system is reliable, U disk can upgrade to the latest program.

Support USB2.0 port, U disk reading and writing, and high-speed data transfer by PC to meet many types of equipment different files storage

With 64MB storage, work independently form PC, which is useful for the quantities of engraving and cutting production.

Control algorithm based on the size and measurement to make the system more generic

Can fulfill 5 axis’ control(X Y Z U laser control, Z is lift axis, U is feeding axis, they are also can be custom-made flexibility)

Connect the various motor drive system, and can control servo、stepping etc motion organization.

Support automatic inflatable, automatic focus, the foot switch, safe protection etc functions.

Support Dural-laser control, power can adjust separately, and can control a variety of lasers.

A variety of engraving and cutting models can finish the operation in one time

When cutting it can increase the introduction export line at any angle, ensure the cutting seams smooth, flexibility

set the cutting speed of small circle, improve a high cutting effect.

Layered output data, each layer can be individually defined on the output power, the output speed, and the laser

 models (cutting, engraving, slop engraving etc, and automatically save the definition and parameter of each layer.

When power is cut off suddenly, it also can support the machine work, the function can make you do large files flexibility.

Freely distribute the control software(such as CorelDraw and AutoCAD) based on Windows( or supportPLT,BMP,DST,DSB,DXF etc format. )

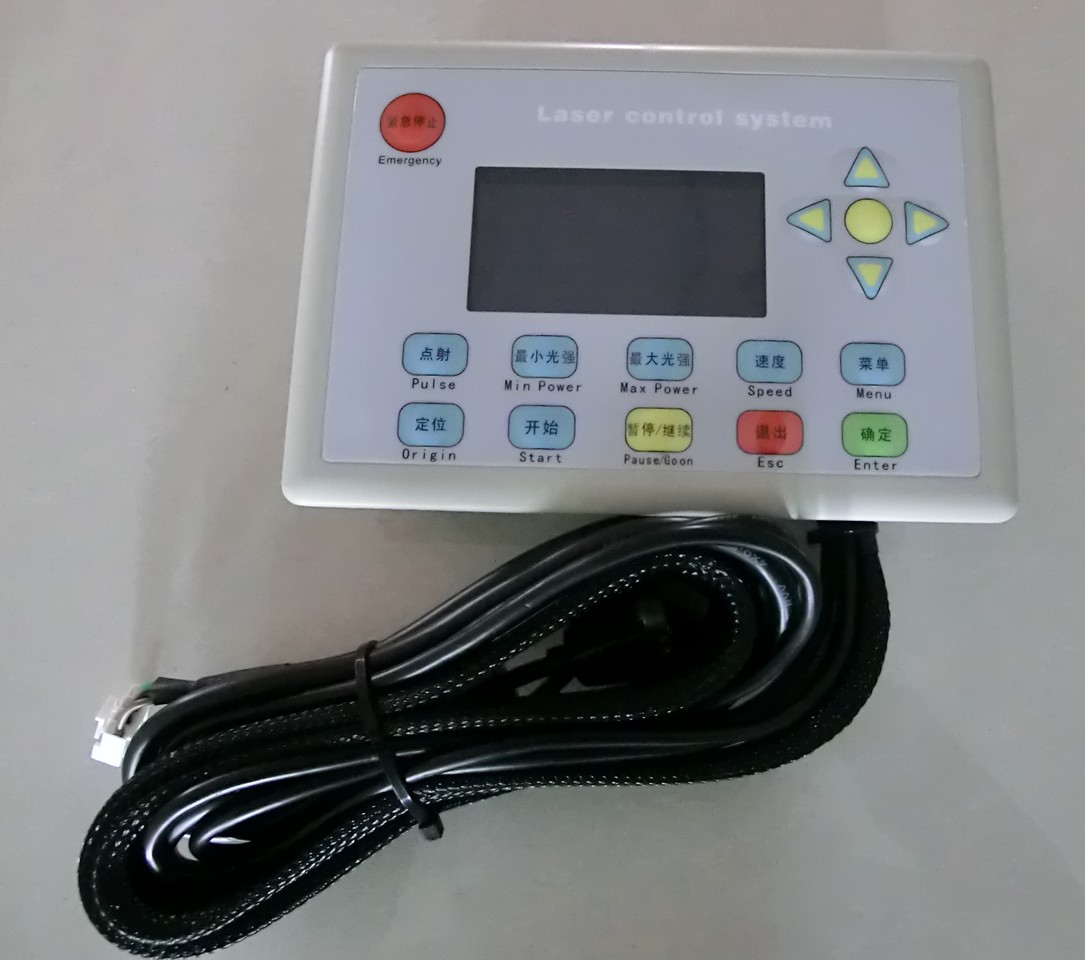

LCD display screen, can customize touch screen as well.



Tl301

Product Description

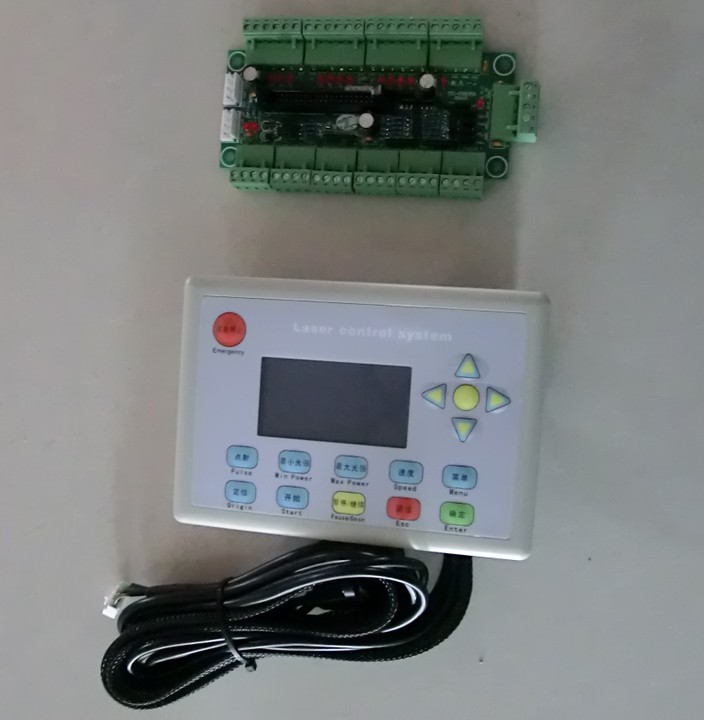

    The TL-301 is a high-performance Laser Engraving Cutting control system which is launched in 2008 for the majority of Laser Engraving

Cutting manufactures.

It can be available to work offline, support U disk file reading and writing, and the main board software can be upgraded. Independently set the Dural-power, breakpoint memory function etc. Laser Engraving Cutting control system can achieve 360-degree slope carving effect.

It’s the ideal control system for the fields of garment、leather cutting、plexiglass cutting、rubber print engraving and so on.

Technical parameters:



Power supply

Motor Spec.

The Max Coordinate

Laser type

Laser strength

Appliance range

Core

External

X Y Z U   axis

Accuracy

DC 5V,

2A

DC 5V,

3A

defined  by customer

4294m

±0.001

 mm

Various DC laser,RF-CO2 laser.

Solid     laser

0~100%

0.01%(Adjustment)

Laser cutting machine、Laser engraving machine etc.



Engraving cutting machine software

CorelDRAW11/12/X3/X4、AutoCAD output directly

Independently set the engraving and cutting

Can be 360-degree slope engraving

Automatically width of compensation

Convenient parameters settings and cutting path settings

Features:

Use the embedded DSP technology of 32-bit floating point high-speed to control the core, the main frequency is up to

150MH. Setting device parameter out of PC completely. All coupler

completely isolated from outside interference, the system is reliable, U disk can upgrade to the latest program.

Support USB2.0 port, U disk reading and writing, and high-speed data transfer by PC to meet many types of equipment different files storage

With 64MB storage, work independently form PC, which is useful for the quantities of engraving and cutting production.

Control algorithm based on the size and measurement to make the system more generic

Can fulfill 5 axis’ control(X Y Z U laser control, Z is lift axis, U is feeding axis, they are also can be custom-made flexibility)

Connect the various motor drive system, and can control servo、stepping etc motion organization.

Support automatic inflatable, automatic focus, the foot switch, safe protection etc functions.

Support Dural-laser control, power can adjust separately, and can control a variety of lasers.

A variety of engraving and cutting models can finish the operation in one time

When cutting it can increase the introduction export line at any angle, ensure the cutting seams smooth, flexibility set the cutting speed of small circle, improve a high cutting effect.

Layered output data, each layer can be individually defined on the output power, the output speed, and the laser models

 (cutting, engraving, slop engraving etc, and automatically save the definition and parameter of each layer.

When power is cut off suddenly, it also can support the machine work, the function can make you do large files flexibility.

Freely distribute the control software(such as CorelDraw and AutoCAD) based on Windows( or supportPLT,BMP,DST,DSB,DXF etc format. )

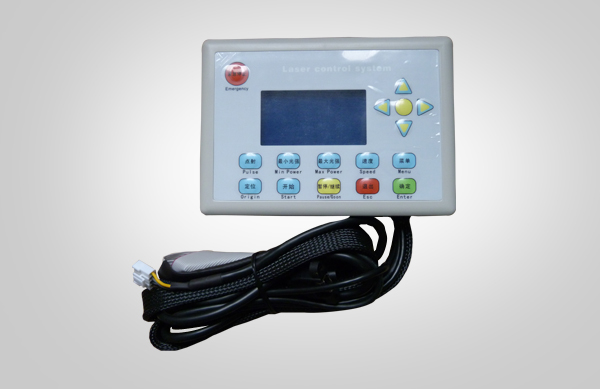

LCD display screen, can customize touch screen as well.
